更快的執行速度 |
| 基本指令,應用指令的高速化(與FX2N比) |
|
接點指令 |
|
|
|
應用指令
(MOV) |
| |
˙接點指令: 0.065μs
˙應用指令: 0.642μs(MOV)
˙計時器: 0.706μs
˙計數器: 0.706μs |
| |
|
|
各部元件點數大幅增加 |
| 元件點數大幅增加(與FX2N比) |
|
補助繼電器(M) |
|
|
步進點(S) |
|
計時器(T) |
|
擴充暫存器(FX2N沒有) | |
|
|
內建64k大容量記憶體 |
內建64ksteps大容量RAM記憶體。
此外，可另購64ksteps大容量記憶體卡匣。 | |
|
1 |

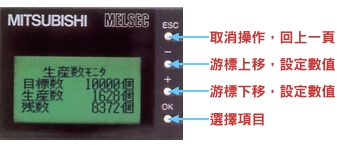

功能再進化，標準搭配LCD顯示幕 |
| |
使用者自行定義 |
元件ON/OFF顯示 |
|
|
 | |
| ■ |
漂亮的字型 |
| ■ |
可顯示日文漢字 |
| ■ |
可顯示使用者自行定義的文字敘述 | |
| |
| | |
|
|
2 |

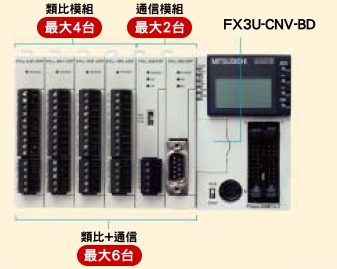

功能擴充板 |
| 接頭方式的功能擴充板可單獨使用，也可與主機左側擴充的通信模組並存使用。 |
| FX3U-232-BD |
提供一個RS-232C通信埠 |
| FX3U-422-BD |
提供一個RS-422C通信埠 |
| FX3U-485-BD |
提供一個RS-485C通信埠 |
| FX3U-USB-BD |
提供一個USB通信埠 |
| FX3U-CNV-BD |
提供一個與通信模組連接的轉接頭 | | |
| |
|
3 |
CPU Port通信度再加快 |
| |
與電腦的傳輸速度最快可設定至115.2kbps，程式傳送速度大幅提升。 | | |
|
4 |
內建1相100kHz 6點/2相50kHz 2點的高速計數器 |
| |
|
|
| |
|
檢知器 |
|
檢知器 |
主機本身即可接受1相100kHz 6點
/2相50kHz 2點的高速脈波輸入。 |
| |
|
|
|
|
|
| |
|
|
|
編碼器 |
|
| |
|
|
|
|
|
|
| |
編碼器 |
|
|
|
| | |
|
5 |
內建獨立3軸速度100kHz的脈波出端 |
| |
|
主機本身即內建獨立3軸速度100kHz的脈波出端。
定位控制除了原有FX內建一系列專用的定位址另外，再加入了DOG尋找的原點復歸指令及中斷插入定位指令。
此外，原點復歸時的PGO零點信號數亦可定，可準確的執行原點定位動作。 |
| 指令名稱 |
內容 |
| DSZR |
附DOG尋找的原點復歸 |
通過DOG後再執行原點復歸 |
| ABS |
ABS現在值讀入 |
三菱伺服驅動器ABS現在位置的讀入 |
| DRVI |
相對距離定位 |
從現再位置開始算的移動距離 |
| DRVA |
絕對位置定 |
從原點開始算的絕對位置 |
| PLSV |
可變速脈波輸出 |
速度控制 |
| DVIT |
中斷插入定位 |
輸入信號中斷插入定位控制 | | |
|
6 |
內建網路主站功能 |
| |
| 主機本身即內建網路主站介面。 |
|
 |
|
不用參數設定
不需意識到網路的分散式I/O
施工簡單
高速傳輸 |
| | |
