| 三菱SD-T12 电磁接触器 |
| 发布时间：2016/7/11 15:44:57 阅读：1063 |
|
三菱SD-T12 电磁接触器

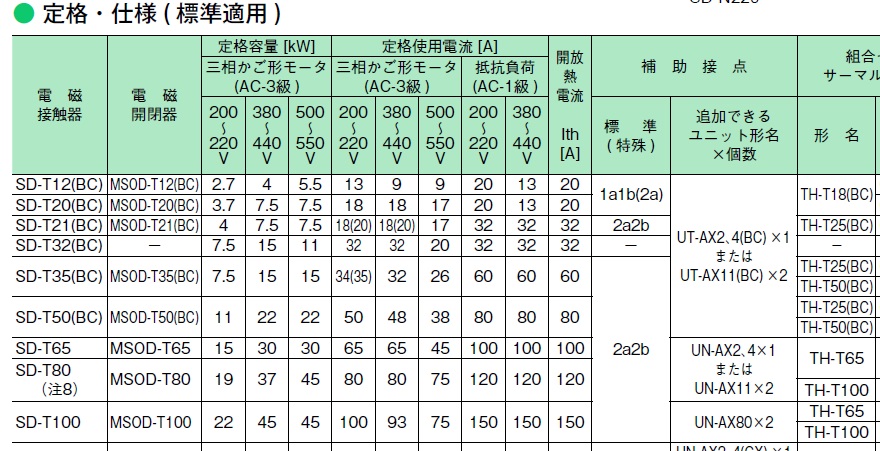

種別 | 電磁接触器 | | 製品（電磁接触器） | 非可逆式電磁接触器 |
|---|
| シリーズ | MS-T |
|---|
| 形名 | SD-T12 |
|---|
| 可逆運転 | 不可能（非可逆） |
|---|
| 定格容量[kW] | 三相かご形モータ
(AC-3級) | AC200～220V | 2.7 |
|---|
| AC380～440V | 4 |
|---|
| AC500～550V | 5.5 |
|---|
三相かご形モータ
(AC-4級) | AC200～220V | 2.2 |
|---|
| AC380～440V | 4 |
|---|
| AC500～550V | 5.5 |
|---|
| 定格使用電流[A] | 三相かご形モータ
(AC-3級) | AC200～220V | 13 |
|---|
| AC380～440V | 9 |
|---|
| AC500～550V | 9 |
|---|
三相かご形モータ
(AC-4級) | AC200～220V | 11 |
|---|
| AC380～440V | 9 |
|---|
| AC500～550V | 9 |
|---|
抵抗負荷
(AC-1級) | AC200～220V | 20 |
|---|
| AC380～440V | 13 |
|---|
| 主接点 | 開放熱電流[A] | a接点 | 20 |
|---|
| 接点構成 | 3a |
|---|
| 補助接点 | 定格使用電流[A]
（AC-15級） | AC110V | 6 |
|---|
| AC220V | 3 |
|---|
| AC550V | 1.2 |
|---|
定格使用電流[A]
（DC-13級） | DC24V | 3 |
|---|
| DC48V | 1.5 |
|---|
| DC110V | 0.6 |
|---|
| DC220V | 0.3 |
|---|
| 開放熱電流[A] | 10 |
|---|
| 接点構成 | 標準（特殊） | 1a1b(2a) |
|---|
| 性能 | 閉路電流容量[A]
(AC-3級) | AC220V | 130 |
|---|
| AC440V | 120 |
|---|
遮断電流容量[A]
(AC-3級) | AC220V | 104 |
|---|
| AC440V | 96 |
|---|
| 機械的耐久性[万回] | 1000 |
|---|
電気的耐久性
[万回] | AC-3級 | 200 |
|---|
開閉頻度
[回/時] | 1800 |
|---|
| 操作コイル | 操作電圧種類 | 直流 |
|---|
| 特性 注1 | 消費電力〔W〕注1 | 3.3(2.2) |
|---|
| コイル電流〔mA〕 | 0.033 |
|---|
| コイル時定数〔ms〕注1 | 40(45) |
|---|
| 操作コイル用サージ吸収 | なし |
|---|
| 端子カバー | 充電部保護カバー | あり |
|---|
| 配線合理化端子機能 | なし |
|---|
| 製品取付方法 | ねじ、DINレール |
|---|
|
|
